Стальные здания продолжают активно развиваться благодаря своим уникальным преимуществам, а изделия из стальных конструкций все чаще применяются в промышленном и коммерческом строительстве. Быстрый рост рынка выдвигает более высокие требования к качеству продукции и стандартам производства.
Понимание процессов изготовления стальных конструкций помогает заказчикам выбирать надежные изделия и поставщиков. Эти знания также снижают проектные риски и долгосрочные затраты на обслуживание.
Разметка и маркировка стальных конструктивных элементов
Разметка является первым этапом изготовления стальных конструкций. Точная разметка предотвращает накопление ошибок на последующих стадиях обработки. Корректная разметка обеспечивает общее качество элементов и точность размеров.
Работы по разметке включают проверку монтажных размеров и расстояний между отверстиями по чертежам. Рабочие выполняют узлы в масштабе 1:1. Они проверяют размеры каждой конструктивной части. Техники изготавливают шаблоны и мерные линейки для резки, гибки и сверления.
Рабочие используют геометрические методы построения на разметочных платформах в масштабе 1:1. После подтверждения точности техники изготавливают шаблоны из стальных листов. Они наносят номер заказа, номер чертежа, номер детали, количество и диаметр отверстий. Затем рабочие выполняют маркировку по этим шаблонам и меркам.
Во время маркировки операторы проверяют материалы и позиции обработки. Они отмечают места резки и сверления на поверхности стали. Также они четко маркируют каждую деталь. Шаблоны и мерки хранят до завершения проекта.
При разметке необходимо учитывать важные требования. Рабочие учитывают припуски на фрезерование и строгание. Сварные элементы требуют учета усадки при сварке. Операторы оптимизируют раскрой для снижения отходов материала. Методы резки определяют величину припусков.

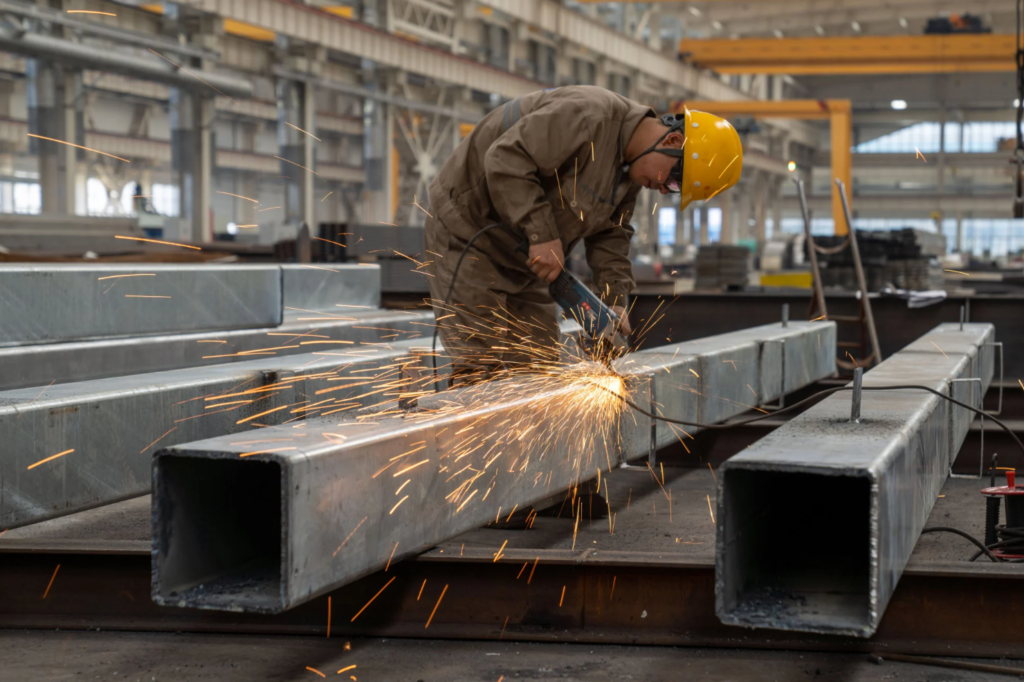

Резка стальных конструктивных изделий
Методы резки стали включают ножницы, пробивку, пиление и газовую резку. После резки сталь не должна иметь расслоений. На срезах не допускаются видимые трещины. Рабочие удаляют заусенцы, шлак и брызги с кромок.
Газовая резка и механическая резка должны соответствовать допустимым допускам. Крупные производители инвестируют в современное режущее оборудование. Лазерные станки значительно повышают точность размеров. Плазменные станки также увеличивают эффективность резки. Современное оборудование снижает погрешности обработки до ±1 мм.
Правка стальных конструктивных элементов
Стальные элементы часто деформируются во время производства и транспортировки. Свойства материала, резка, сварка и перемещение вызывают такие деформации. Деформации влияют на точность монтажа и работу конструкции. Процессы правки эффективно устраняют эти отклонения.
Техники выполняют правку стальных профилей механическими или термическими методами. Механическая правка использует вальцы или прессы. Ручная правка основана на контролируемом усилии опытных рабочих. Огневая правка применяет локальный нагрев для устранения деформаций. Каждый метод подходит для определенных форм и уровней деформации.
Обработка кромок
Резка ножницами и газовая резка изменяют структуру кромок стальных листов. Ответственные элементы требуют обработки кромок для обеспечения надежности. Стальные балки и подкрановые балки требуют особенно строгого качества кромок. Глубина строгания кромок не должна быть менее 2 мм.
Правильная обработка кромок улучшает качество сварки и точность сборки. Рабочие обрабатывают кромки листов под необходимые фаски. Фаски обеспечивают полное проплавление шва и прочность соединения. Точная подготовка кромок снижает вероятность сварочных дефектов.
Изготовление отверстий
Изготовление отверстий обычно выполняется сверлением или пробивкой. Сверление остается наиболее распространенным методом. Рабочие выполняют сверление вручную или на сверлильных станках. Ручное сверление подходит для тонких листов и малых диаметров.
Сверление обеспечивает высокую точность и гибкость. Крупные производители используют современное сверлильное оборудование. Компания Harbin Dongan Building Sheets применяет 3D-станки с ЧПУ для сверления. Такое оборудование удерживает погрешность в пределах 0,5 мм.
Дополнительные операции включают рассверливание и зенкование. Рассверливание увеличивает существующие отверстия до нужного диаметра. Зенкование подготавливает отверстия под головки болтов. Чистовое рассверливание улучшает шероховатость поверхности и точность.
Сборка
Сборка соединяет обработанные детали в готовые элементы. Рабочие собирают элементы согласно строительным чертежам. Размер элементов зависит от транспортных условий и площадки. Грузоподъемность монтажного оборудования также влияет на размеры.
Сборка должна соответствовать установленным требованиям. Работы выполняют на устойчивых платформах. Техники заранее разрабатывают последовательность сборки. Рабочие собирают детали строго по идентификационным номерам. Они проверяют ориентацию симметричных элементов.
Крупные и сложные элементы собирают поэтапно. Рабочие сначала формируют простые узлы. После сборки техники наносят четкую маркировку. Понятная маркировка облегчает транспортировку и монтаж.

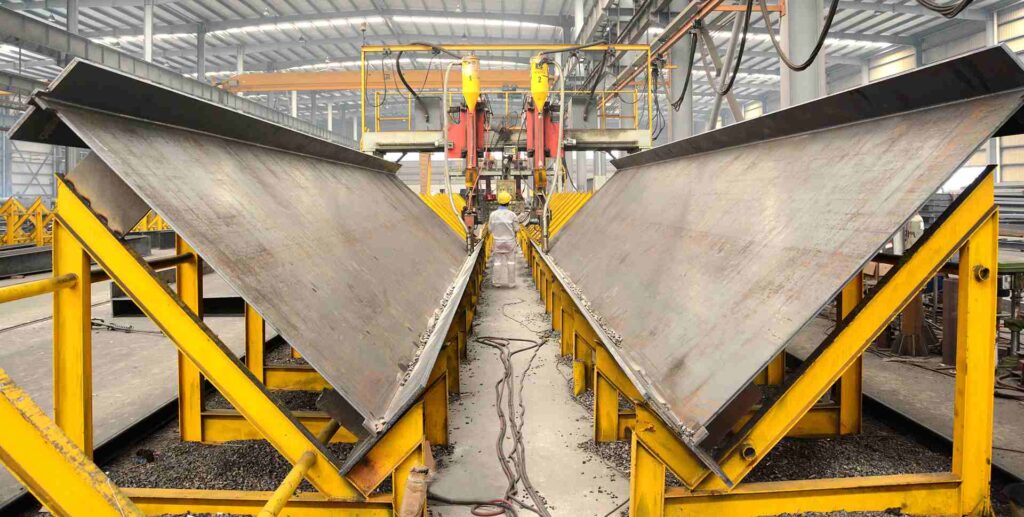

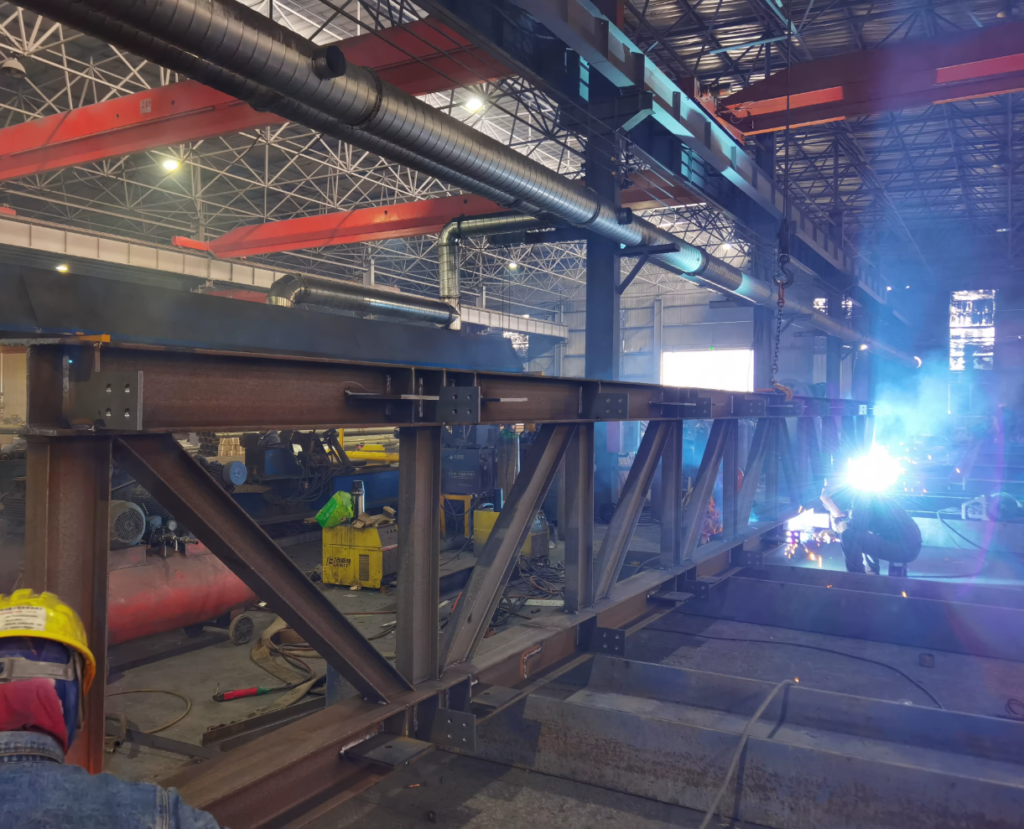

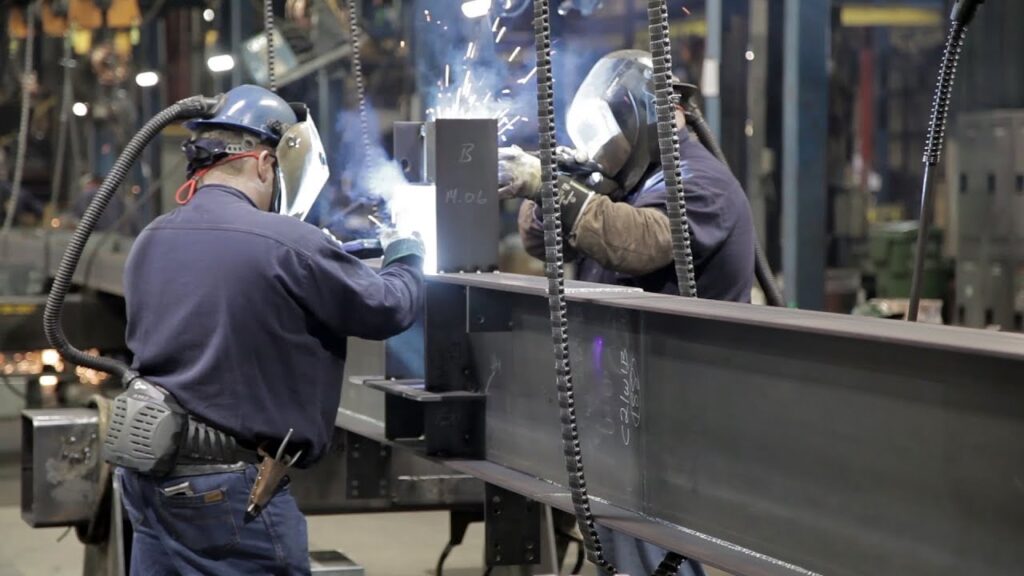

Сварочные работы
Сварка является основным способом соединения стальных конструкций. Дуговая сварка доминирует в изготовлении и монтаже. Распространены ручная, автоматическая под флюсом и газозащитная сварка. В специальных условиях применяют электрошлаковую сварку.
Разработка сварочной технологии требует тщательного планирования. Инженеры выбирают методы сварки и параметры режима. Они подбирают подходящие электроды, проволоку и флюсы.
Положения ручной дуговой сварки включают нижнее, вертикальное, потолочное и горизонтальное. Рабочие выбирают тип соединения по проектным требованиям. Основные типы соединений — стыковые и угловые швы.
Прихваточная сварка обеспечивает точное положение деталей. Техники выполняют прихватки перед основной сваркой. Ток прихватки превышает рабочий на 10–15 процентов. Рабочие избегают прихваток в зонах концентрации напряжений.
Предварительный подогрев снижает скорость охлаждения зоны термического влияния. Подогрев предотвращает появление замедленных трещин. Зона подогрева превышает 1,5 толщины листа с каждой стороны. Минимальная ширина зоны подогрева составляет 100 мм.
Выбор последовательности сварки играет ключевую роль. Рабочие начинают сварку от центра к краям. Сначала сваривают швы с большей усадкой. Симметричная сварка снижает остаточные напряжения. Продольные швы выполняют перед поперечными. Толстые листы требуют многослойной сварки.
Термообработка после сварки удаляет водород из шва. Эта обработка предотвращает холодные трещины. Ее выполняют сразу после сварки. Время выдержки составляет один час на каждые 25 мм толщины. Огневой нагрев часто применяют для подогрева и последующего прогрева.
Контроль качества сварных швов включает визуальный осмотр. Поверхность шва должна быть ровной и без дефектов. Контролеры бракуют трещины, включения шлака, подрезы и прожоги. Размеры швов должны соответствовать проекту.
Неразрушающий контроль оценивает внутреннее качество шва. Радиографический и ультразвуковой контроль выявляют внутренние дефекты.
Соединения на высокопрочных болтах
Соединения на высокопрочных болтах являются основными узлами стальных конструкций. Они отличаются удобством монтажа, надежностью и высокой несущей способностью. Такие соединения обеспечивают равномерную передачу усилий и высокую усталостную прочность.
Перед применением болты проходят повторную проверку характеристик. Рабочие аккуратно обращаются с болтами при транспортировке. Складские помещения должны быть сухими и проветриваемыми.
Болты выдают по суточной потребности. Неиспользованные болты возвращают в тару после работы. Контактные поверхности должны быть чистыми и сухими. Монтаж запрещен во время дождя.
Динамометрические ключи требуют ежедневной калибровки. Монтаж начинают от центра соединения к краям. Рабочие затягивают болты постепенно. Направление установки болтов должно быть одинаковым.
Контролируемая затяжка включает предварительный и окончательный этапы. Предварительный момент составляет 60–80 процентов от окончательного. Окончательная затяжка обеспечивает необходимое натяжение болта.
Стандартизированные процессы и строгий контроль обеспечивают высокое качество стальных конструкций. Правильное производство гарантирует безопасность, долговечность и стабильную работу сооружений.
