В металлоконструкции связи могут составлять лишь небольшую часть общего объёма металла, но они играют важную роль в обеспечении устойчивости здания. Они помогают каркасу воспринимать ветровые нагрузки, ограничивать горизонтальные перемещения и сохранять проектную геометрию. При разработке проекта часто уделяют основное внимание колоннам, балкам и стропильным фермам, а связям уделяют меньше внимания. Однако их расположение влияет на работу конструкции, деталировку, транспортировку и монтаж.
Связи не просто предотвращают раскачивание
Стальной каркас воспринимает вертикальные нагрузки от кровли, перекрытий, оборудования и других элементов здания. Но ветер и другие горизонтальные воздействия создают отдельную задачу. Без подходящей системы связей каркас может смещаться в сторону или получать чрезмерные деформации.
Связи создают дополнительные пути передачи горизонтальных усилий к фундаменту. В зависимости от проектного решения диагональные элементы соединяют колонны, элементы кровли и другие части каркаса. Вместе они помогают конструкции сопротивляться горизонтальным нагрузкам.
Рассмотрим склад с большим пролётом и высокой кровлей. Ветровое давление на стены может создавать значительные горизонтальные усилия. Если проект не предусматривает достаточную боковую жёсткость, колонны и балки могут испытывать повышенные изгибающие усилия и перемещения.
Связи также помогают сохранять геометрию каркаса во время монтажа. Это важно, поскольку даже небольшие отклонения могут повлиять на положение прогонов кровли, стеновых ригелей и элементов ограждающих конструкций. Проблема касается не только несущей способности. Она также может затруднить монтаж сэндвич-панелей, дверей и других строительных элементов.
Расположение связей влияет на всё здание
Связи не работают независимо от остальных элементов конструкции. Их расположение должно соответствовать планировке здания, его назначению и архитектурным требованиям.

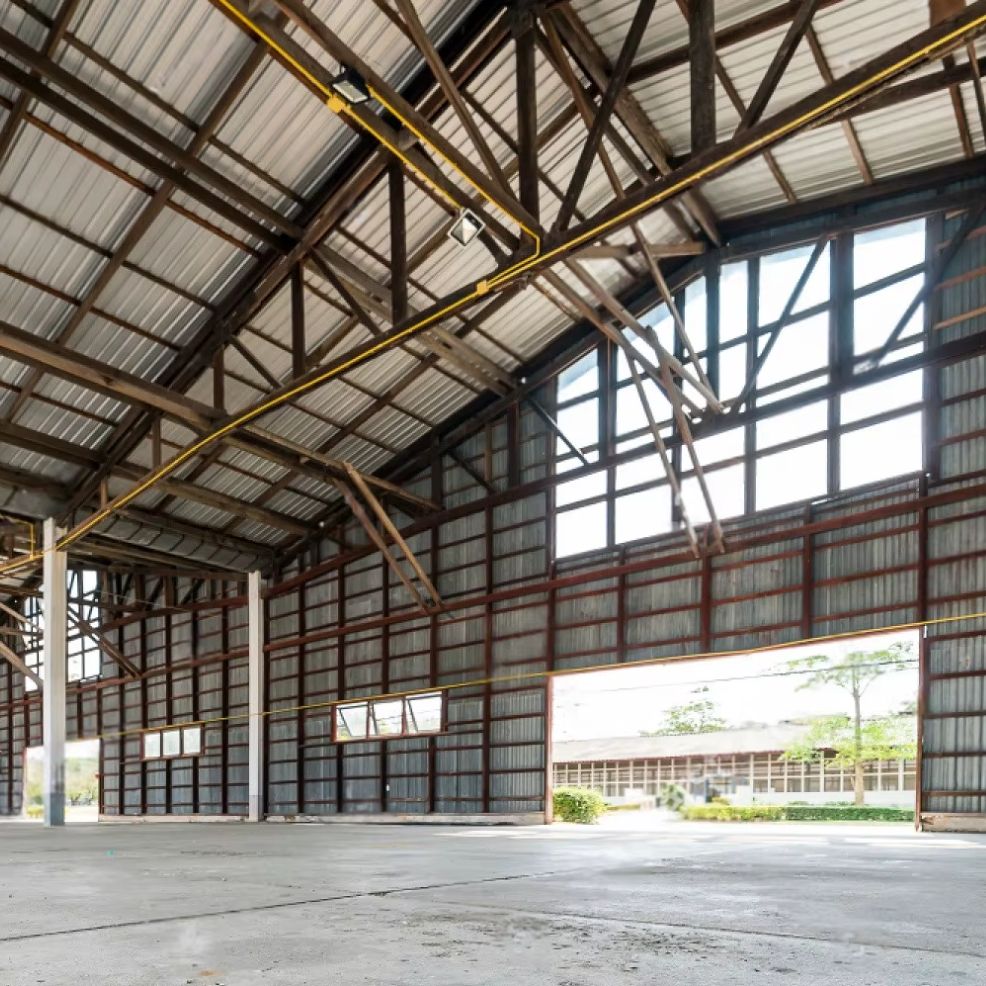

Например, в производственном цехе могут потребоваться большие проёмы для оборудования, въезда техники или перемещения материалов. Если диагональные связи пересекают такие проёмы, они могут мешать эксплуатации здания. Перенос связей в другое место способен решить проблему доступа, но одновременно изменить распределение усилий в каркасе.
Поэтому проектировщикам необходимо согласовывать расположение связей с дверями, окнами, крановыми системами и внутренними проходами. При этом кровельные и вертикальные связи в стенах следует рассматривать как части единой конструктивной системы.
Узлы соединений не менее важны, чем расположение элементов. Болтовые соединения, фасонки и анкерные узлы должны соответствовать воспринимаемым усилиям. Диагональный элемент может выглядеть простым на чертеже, но его эффективность зависит от всей схемы передачи нагрузок и прочности соединений.
На окончательную схему влияют местные ветровые условия, сейсмические требования, высота здания и особенности конструкции. Решение, подходящее для невысокого склада, не обязательно будет эффективным для более высокого промышленного здания с другими нагрузками.
Что происходит, если связям уделяют недостаточно внимания?
Проблемы часто возникают во время изготовления или монтажа, а не на начальном этапе проектирования.
Одна из распространённых причин — отсутствие необходимых деталей или недостаточная ясность чертежей. Если в деталировочных чертежах не указаны точные положения элементов, размеры соединительных пластин или требования к болтам, производству приходится запрашивать дополнительные разъяснения. На строительной площадке отсутствие нужных деталей может нарушить последовательность сборки и задержать последующие работы.
Другая проблема возникает, когда связи конфликтуют с инженерными системами здания. Диагональный элемент может занимать место, предусмотренное для трубопровода, кабельного лотка или широкого дверного проёма. Если обнаружить такое противоречие после изготовления, могут потребоваться дополнительные расчёты, переделка элементов или корректировка монтажного плана.

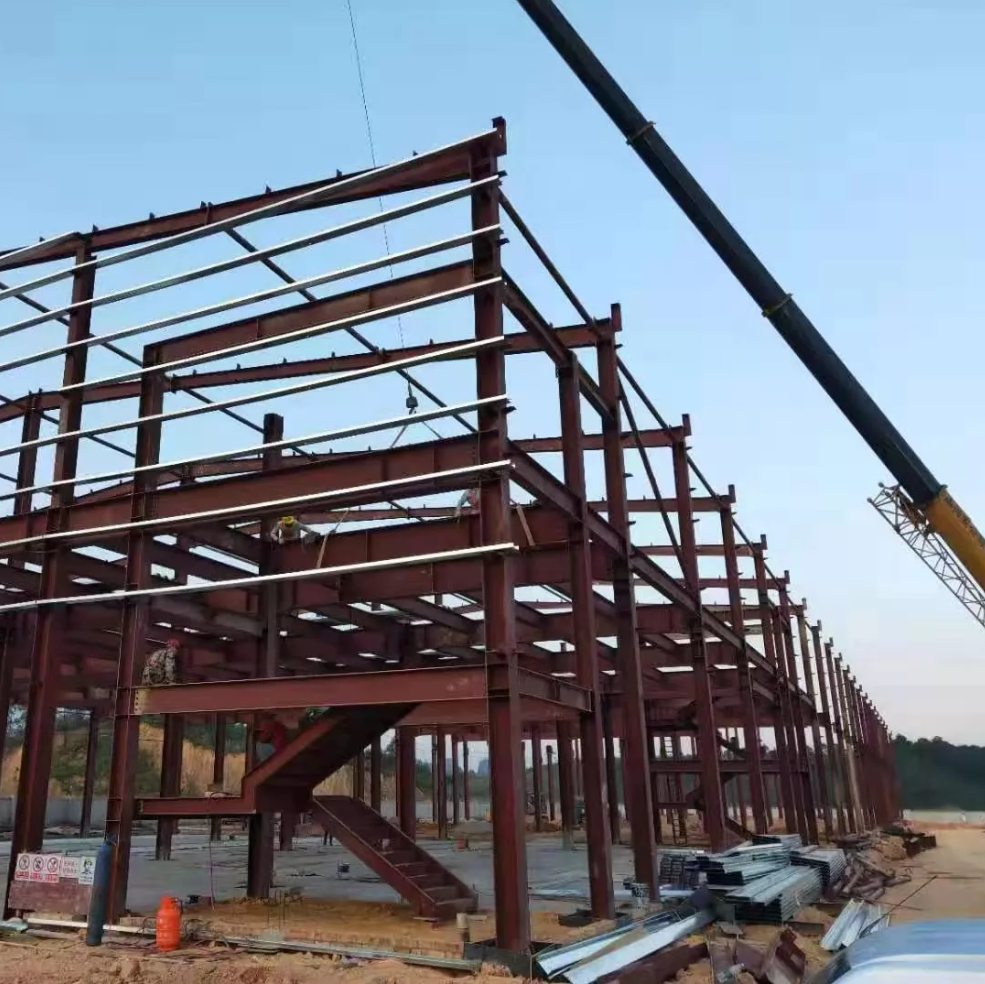

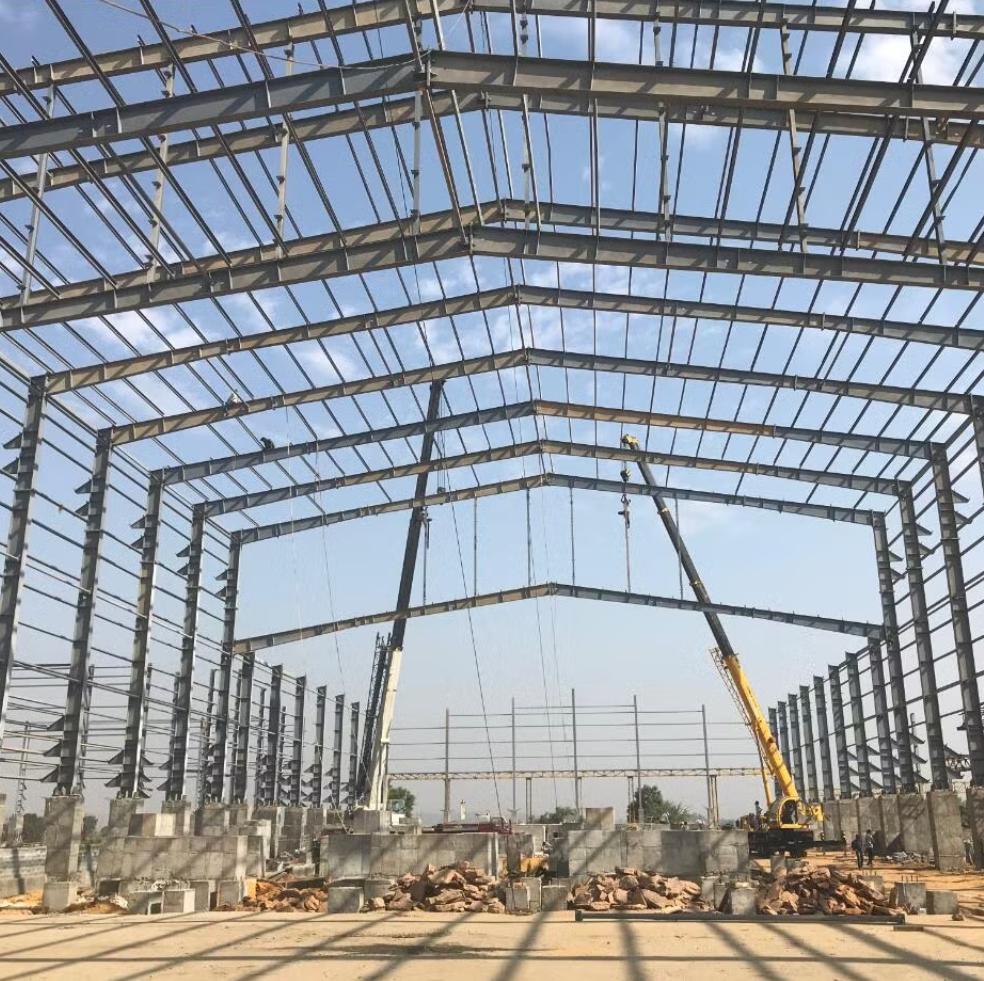

Связи также влияют на временную устойчивость во время строительства. Частично собранный каркас ещё не обладает всей пространственной жёсткостью готового здания. Поэтому необходимо заранее продумать последовательность монтажа и установить соответствующие временные крепления. Нельзя считать каркас устойчивым только потому, что основные колонны и балки уже соединены.
Это не означает, что каждому проекту требуется чрезмерно сложная система связей. Эти примеры показывают, почему важно заранее согласовывать конструктивные решения. Понятные чертежи и продуманная последовательность монтажа помогают избежать ситуаций, когда небольшие упущения приводят к дополнительным затратам.
Проверьте систему связей до запуска металлоконструкций в производство
До начала изготовления полезно проверить расположение связей вместе с основным каркасом, фундаментами и планировкой здания. Согласование путей передачи нагрузок, узлов соединений и необходимых габаритов помогает сократить количество изменений на поздних этапах.
При реализации зарубежного проекта металлоконструкции требуют дополнительной координации чертежей, упаковки и монтажа. Связевые элементы могут выглядеть похожими, но различия в длине, соединительных пластинах или расположении отверстий не позволяют свободно заменять их друг другом. Чёткая маркировка деталей и систематизированная упаковка помогают монтажникам быстрее находить нужные элементы.
Цель состоит не в том, чтобы без необходимости увеличивать расход металла. Важно, чтобы каждый элемент выполнял определённую функцию, а весь каркас работал в соответствии с проектными требованиями.
Связи менее заметны, чем основные колонны и балки, но их влияние распространяется на всё здание. Если согласовать их расположение с конструктивными требованиями и условиями строительной площадки ещё на этапе проектирования, путь от изготовления до окончательного монтажа станет более предсказуемым.
